Катушка (барабан) для шланга высокого давления используется при организации рабочих процессов на автомойках, СТО и промышленных предприятиях. Барабан исключает появление заломов у шланга и его трение о пол, уменьшает беспорядок на рабочем месте.
Виды катушек
Барабан для гидравлических шлангов по способу установки и механизму сматывания бывает:
- напольный. Устанавливается на устойчивые опоры (ножки) или на колесики. Модель мобильна: при необходимости ее можно переместить в нужное место, что удобно на крупных промышленных или строительных объектах. Наличие колес с фиксаторами дает дополнительную устойчивость на наклонных и неровных поверхностях. Подходит для длинных и тяжелых рукавов высокого давления диаметром от 19 до 38 мм, которые используются на строительных площадках, в сервисных зонах техники, а также в промышленных цехах;
- настенный. Предназначен для стационарной установки на стене, колонне, стойке или любой вертикальной опоре с помощью кронштейнов. Установка на высоте также упрощает доступ к шлангу в ограниченных условиях, например, в мастерских, автомойках или производственных цехах. У некоторых моделей предусмотрено вращение барабана вокруг вертикальной или горизонтальной оси, что облегчает разматывание. Используется для шлангов средней длины и стандартного диаметра (от 10 до 25 мм) применяемые для подачи технических жидкостей: масел, смазок, дизельного топлива, антифриза;
- ручной. Оборудован механическим приводом в виде вращающейся рукоятки или штурвала, которые сматывают рукав вручную. Рассчитан на шланги диаметром от 6 до 25 мм, длиной до 60 метров. Применяется для подачи гидравлических жидкостей на стационарных и мобильных установках, где важна автономность и отсутствие зависимости от электросети: при обслуживании сельскохозяйственной или дорожной техники, смазочных и масляных систем в автомастерских;

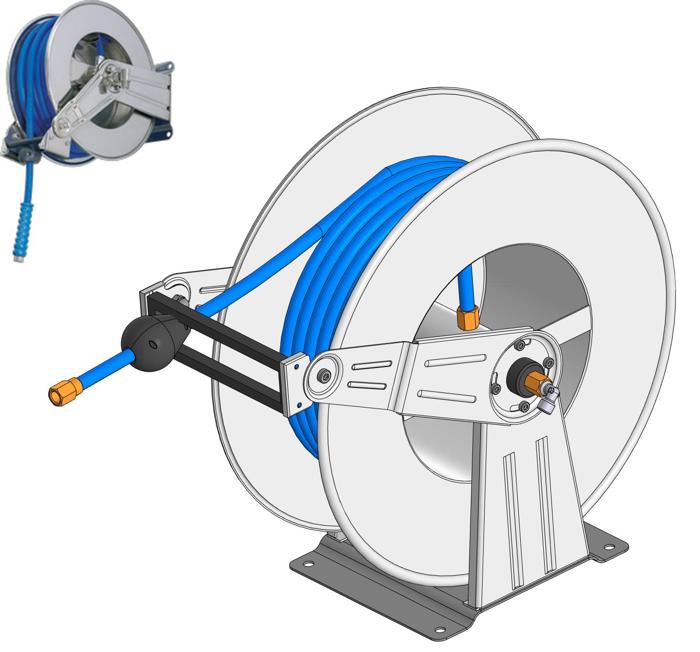

- инерционный (пружинный). Оснащен встроенной пружинной системой возврата. После вытягивания шланга натяжение пружины автоматически сматывает его назад на барабан, равномерно распределяя по всей поверхности катушки. Сматывание проходит равномерно по всей ширине барабана, исключая сбивание витков и перекосы. Удобен для коротких и средних по длине шлангов с внутренним диаметром от 6 до 25 мм, которые подают масло, воду, воздух или антифриз. Максимальная длина не превышает 30 м;

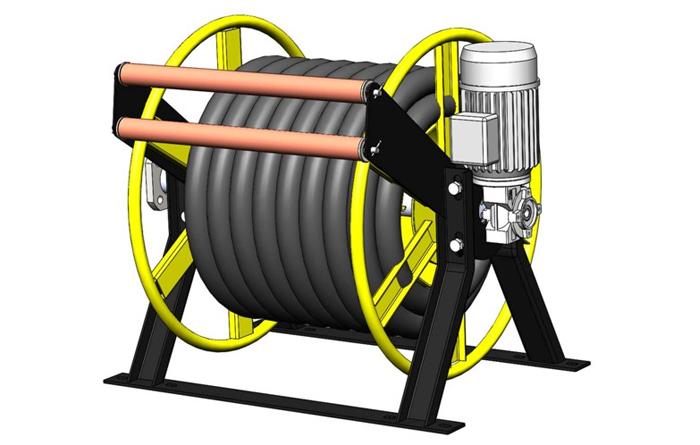

- электрический (моторизованный). Имеет электропривод или пневмогидропривод, который управляется кнопкой или пультом ДУ. Разработан для работы с гидравлическими шлангами большого диаметром от 25 до 50 мм и длиной от 30 до 100 метров, которые невозможно или неудобно сматывать вручную. Подходит для магистральных рукавов, подающих гидравлические масла, топливо, смазочные материалы, а также для силовых гидролиний на крупном промышленном оборудовании и в системах централизованного маслоснабжения. Может работать от сетевого напряжения 115–230 В, от низковольтных источников 12–24 В, от пневмосети с давлением 4–6 бар.
Критерии выбора катушки для гидравлического рукава
При выборе барабана необходимо учитывать следующие параметры:
- тип крепления. Напольные модели оснащены колесами — можно быстро перемещать шланг по территории. Настенный вариант сэкономит место, но потребует стационарной установки;
- размер барабана. Катушка должна физически вмещать весь шланг с запасом, чтобы он наматывался без натяжения;
- минимальный радиус изгиба должен быть больше максимального радиуса детали. Иначе рукав перегнется и выйдет из строя;
- тип среды;
- рабочее давление. Для промышленных и мобильных систем подойдут модели на 200–400 бар, а для спецтехники — до 700 бар;
- материал корпуса. Для химической промышленности — только нержавейка или спецпластик, устойчивый к агрессивным жидкостям;
- условия эксплуатации. Для мобильных машин (например, экскаваторов) лучше выбирать компактные пружинные модели с закрытым корпусом. Для стационарных гидропостов подойдут электроприводные модели;
- тип намотки шланга. Ручная (с рукояткой) и пружинная самовозвратная удобна для частого использования, а электрическая/гидравлическая с приводом — для длинных и тяжелых шлангов диаметром до 50 мм.
